VOL模块

注意事项

ADS中使用VOL模块需要保证：

  1. ADS的版本为2021，VPIphotonics版本为11.1；
  2. ADS的license中，需要有W3071E的模块，可以去License Manager里看，没有就无法使用VOL模块；
  3. VPI的license中，需要有额外几个SED的Feature，分别是 VPI_TMM_OPTICALSYSTEMS_SED，VPI_CM_FIBERAMPLIFIER_SED，VPI_CM_ACTIVEPHOTONICS_SED 和 VPI_TMM_LAB_SED。这几个SED的Feature可以让ADS用脚本调用VPI的Engine Driver，实现无GUI的仿真计算；
  4. VPI的vtmu中需要有两个vtmg模块，分别是ADS_Dynamic_Input 和 ADS_Dynamic_Output。该俩模块中各有一个python脚本实现ADS数据类型转换，分别是create_signal_from_file.py 和 create_file_from_signal.py。确保这四个文件到位，否则无法实现联合仿真；
  5. VPI的python环境需新建一个Python2.7的版本，并切换到2.7的环境下重启（这是因为ADS会生成一个2.7版本的python脚本去启动VPI，VPI会去执行这个2.7版本的python脚本，环境不对就会报错！）。

创建VPI模板文件

  1. 在VPI中新建一个vtmu，将ADS_Dynamic_Input 和 ADS_Dynamic_Output放进去，设置全局Parameter如下：

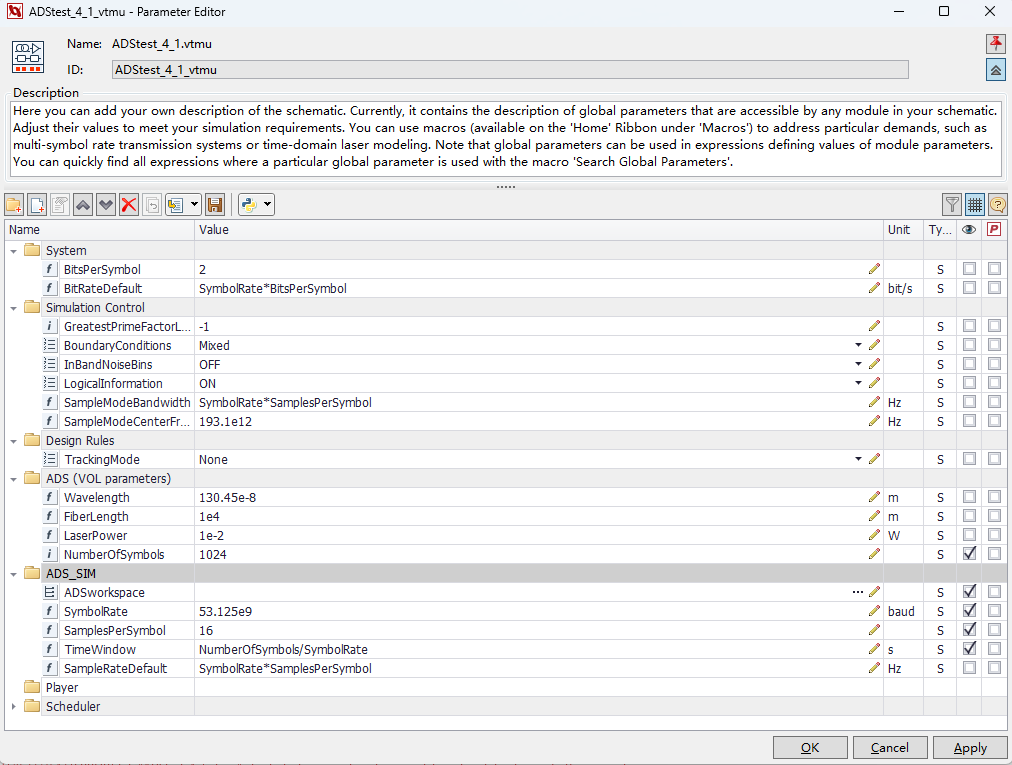

    Global Parameter Settings

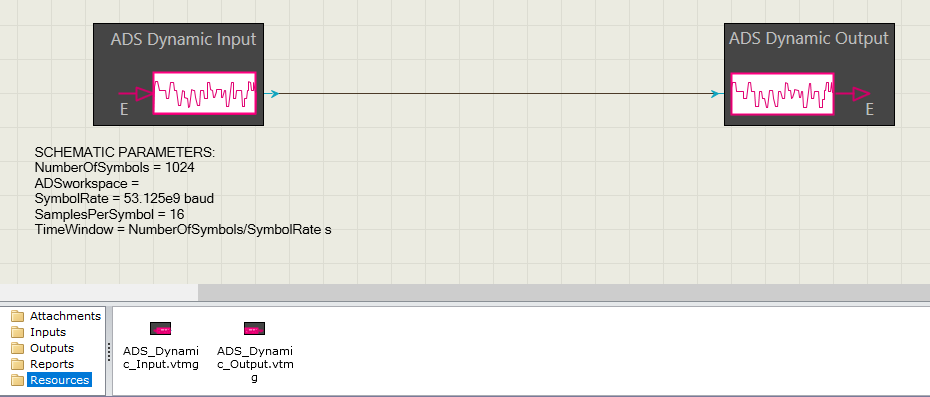

    Dynamic Input & Output

  2. 全局参数中ADS (VOL parameters)是ADS中VOL控件对VPI的参数接口，它会显示在VOL控件内。

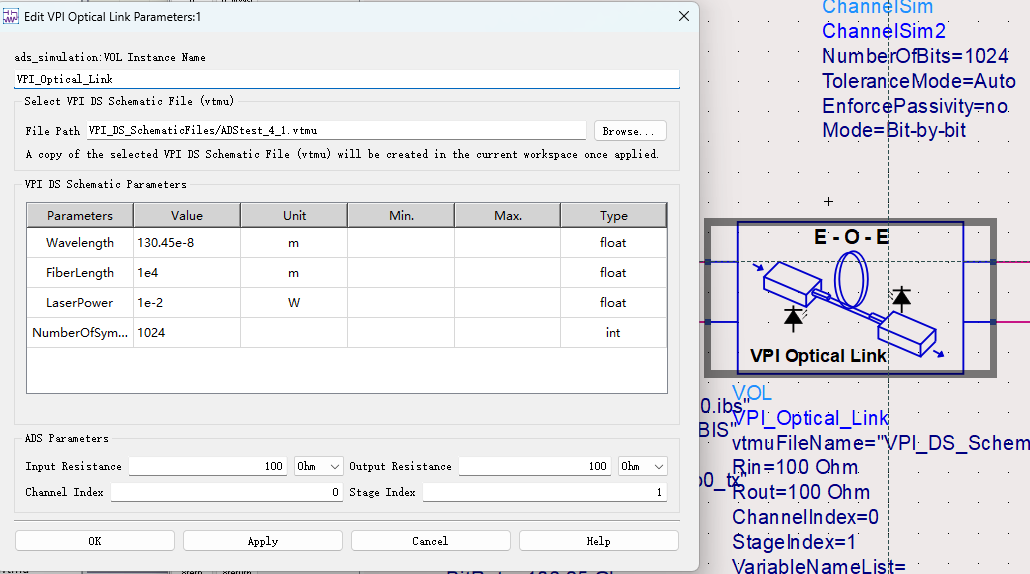

    VOL Parameters

  3. 分别Look InsideADS_Dynamic_Input 和 ADS_Dynamic_Output，将create_signal_from_file.py 和 create_file_from_signal.py分别放到上面两个控件的Inputs文件夹内

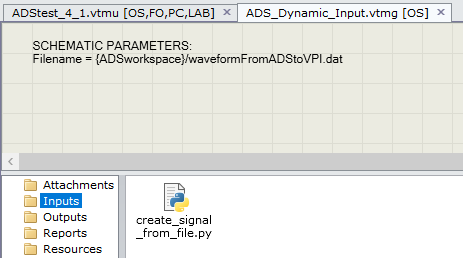

    Python Scripts

  4. 在ADS内新建一个Schematic，随便给个Tx AMI和Rx AMI，设置好ChannelSim后运行，画出眼图Density。接着在其中加入VOL控件，重新再跑一遍，如果眼图前后吻合，则联合仿真成功。
