前言

前面我在 LTspice 中运行了 SPICE 脚本，现在想运行它的加强版 Spectre，但我发现直接运行 Spectre 是挺麻烦的，因为它已经和 Virtuoso 集成在了一起。如果想在 Virtuoso 中单独运行 Spectre 脚本也不是不行，就是得先了解 ADE L 的设计逻辑：

ADE L 只能“附着”在一个 schematic testbench 上工作

ADE L（Cadence Advanced Design Environment L），是virtuoso定制设计平台的入门级模拟设计仿真环境，不是一个纯 netlist runner。它必须先 netlist 一个 schematic，再允许你附加 simulation files（include / model / stimulus）。相当于是我们想直接运行 Spectre 脚本仿真就必须先得有个“宿主”，即新建一个什么都没有的 schematic testbench，让 ADE L 指向这个 schematic，再在 ADE L 中 include 我们的 spectreText，最后再运行。

为什么 Cadence 要这么“反人类”？

ADE L 是 90 年代的产物，设计假设是：所有仿真都来自 schematic。

后来才补丁式加了：

• spectreText
• Verilog-A
• include files

所以它永远不允许“没有 schematic 的仿真”，这也是为什么 ADE Explorer / Assembler 会更现代、更灵活。

虽然以后几乎用不上单独跑 Spectre 脚本，但还是要走一下流程，也算是对 Spectre 入个门。

---

新建 SpectreText 和 Schematic

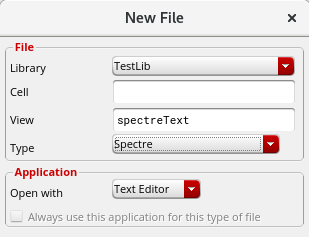

新建一个 Cellview，并在 Type 里选择 Spectre

然后写一个 Spectre 脚本并保存

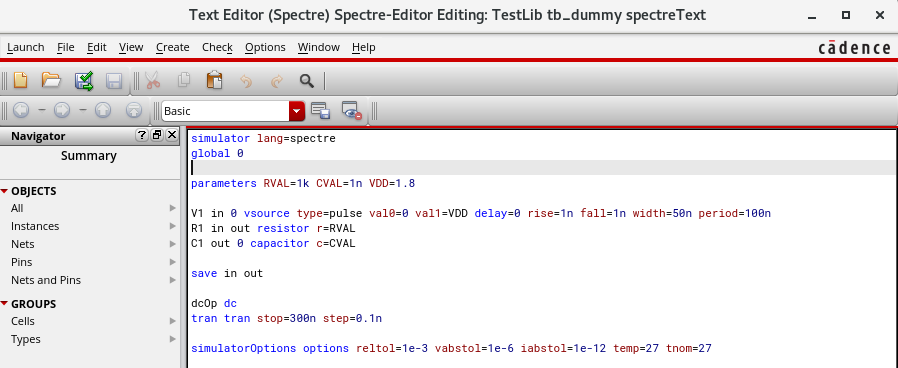

这是一个用脉冲源驱动的一阶 RC 低通滤波器的 Spectre 顶层 testbench，通过 DC + transient 分析观察其时间响应，并显式保存输入/输出节点。

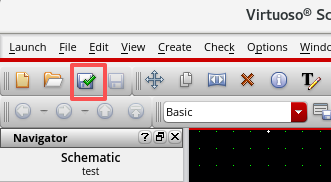

再新建一个 Schematic，什么都不用放，直接检查并保存下来。

---

设置仿真环境

在该 Schematic 视图下，点击 Launch 的 ADE L，就能启动默认指向该 Schematic 的 ADE L 仿真环境了。

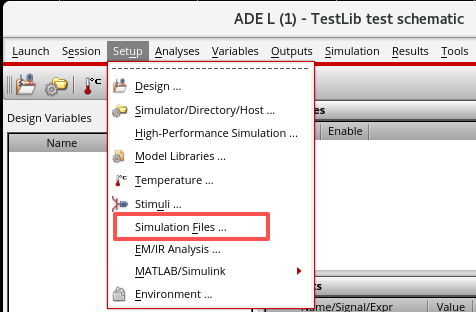

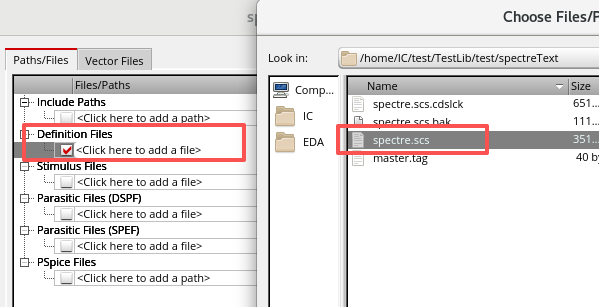

在 ADE L 中 Setup Simulation Files，并在 Definition Files 中设置 Spectre 脚本的路径

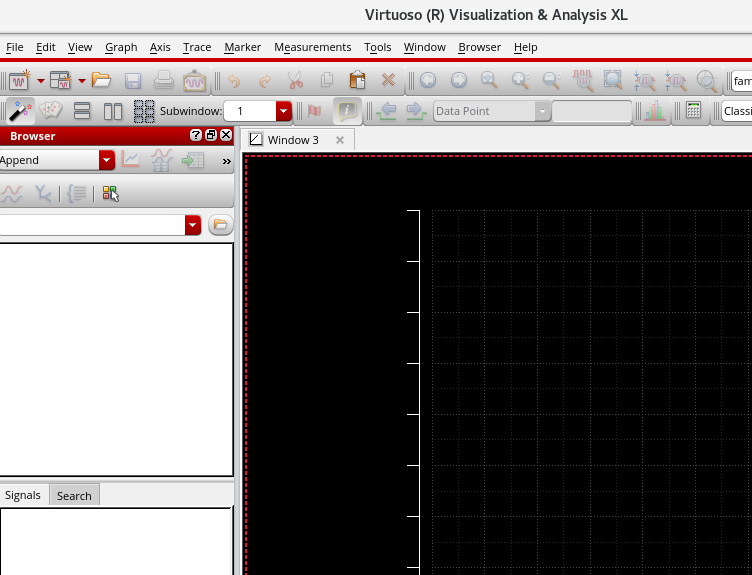

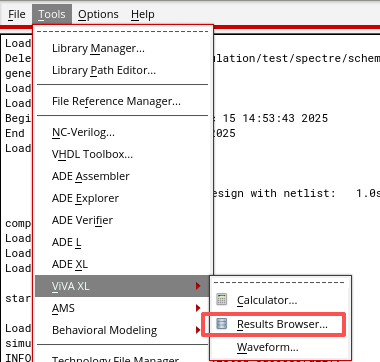

这些都设置好后，在 Virtuoso 的初始界面打开 ViVA XL 结果浏览器，此时还没有任何结果（左边 Browser 栏为空）

最后在 ADE L 窗口点绿色三角运行即可。

---

查看仿真结果

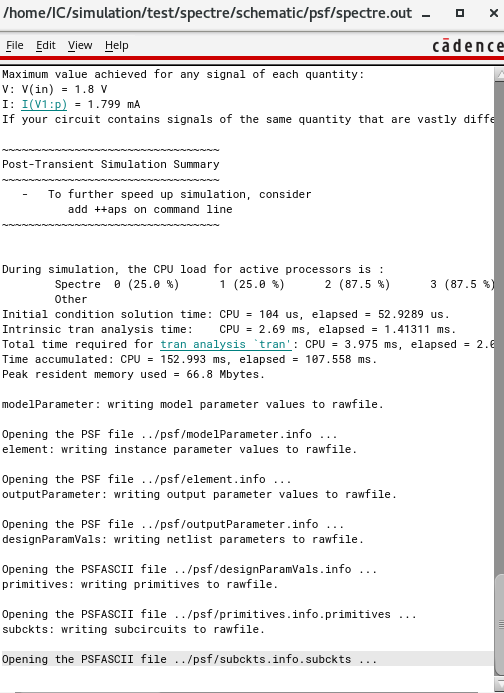

运行后，我们会看到左边蹦出来一个窗口，这个是仿真日志，生了 PSF 文件，说明仿真运行了并产生了结果。由于 ADE L 没有指定结果绘图，因此我们无法直接在 ADE L 里查看结果，只能用刚刚打开的 ViVA 来查看结果情况。

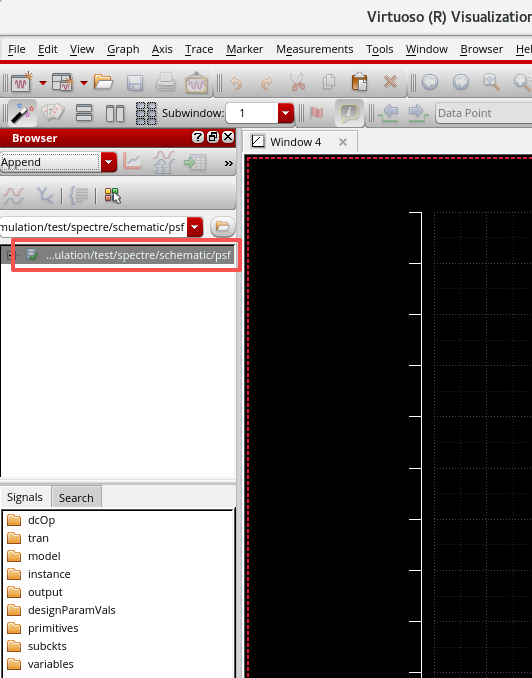

刚好，我们发现 ViVA 中多了个 psf 的结果文件

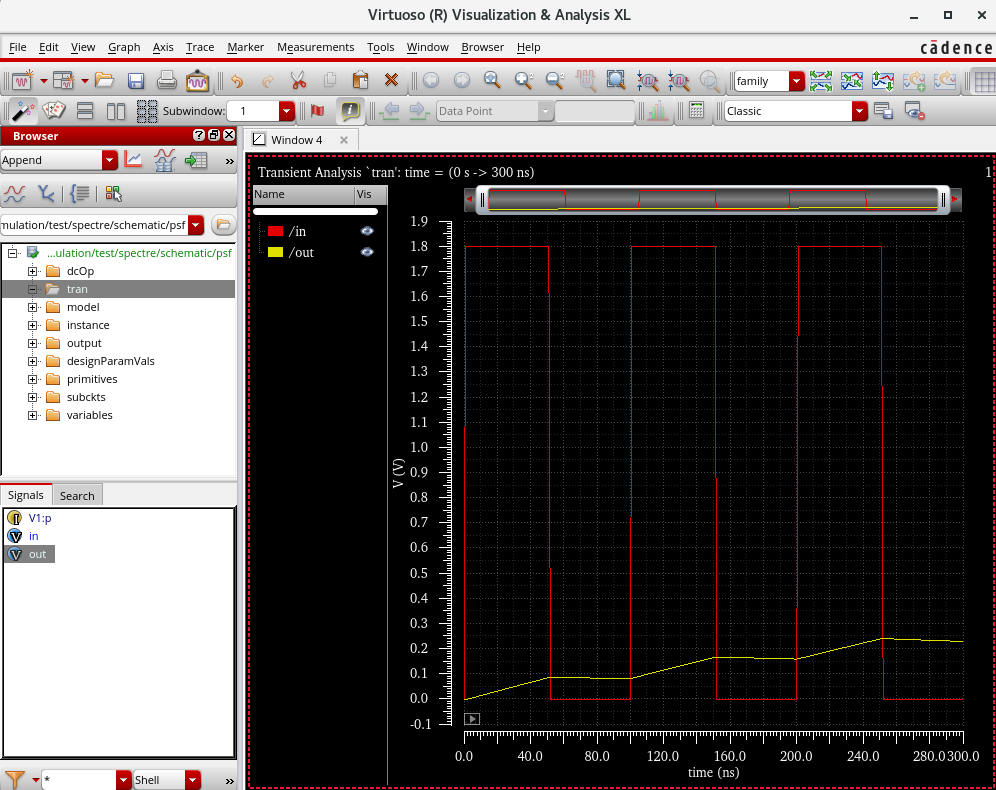

点击 tran 文件夹下的 in 和 out，就能在右边窗口绘出瞬态仿真下，输入和输出的结果图，这刚好就是低通滤波器的结果。
