正交幅度调制QAM

正交幅度调制QAM（Quadrature Amplitude Modulation）是Wi-Fi中一种常用的数字信号调制，是相位调制与幅度调制的组合。

• 为了提高信号传输速率，需要让一种波形传递更多的比特信息。普通的幅度调制和相位调制仅有两种符号来区分0或1，相当于调制一次只能传递一个比特信息。但最大调制速率受到硬件限制，硬件的响应时间是存在极限的，调制太快了硬件反应不过来，因此希望通过调制编码的方式来提升单次调制下传输的比特位数。

• 电场的波形可以由振幅和相位表示，即复振幅。反映在复平面上的分布图即为波形星座图。QAM的星座图如下

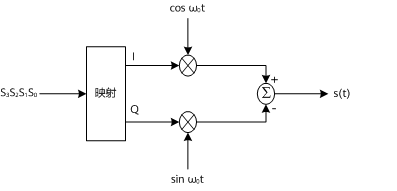

• QAM是将信号加载到两个正交载波上实现的，通过对这两个载波调整并叠加，最终得到相位和幅度都调制过的信号。这两个载波一个称为I信号，一个称为Q信号，因此这种调制方式也称为IQ调制。



• 信号调制分类
